Hoge snelheid diagonale stroom Vuur rook uitlaatventilator 280°C Industrieel

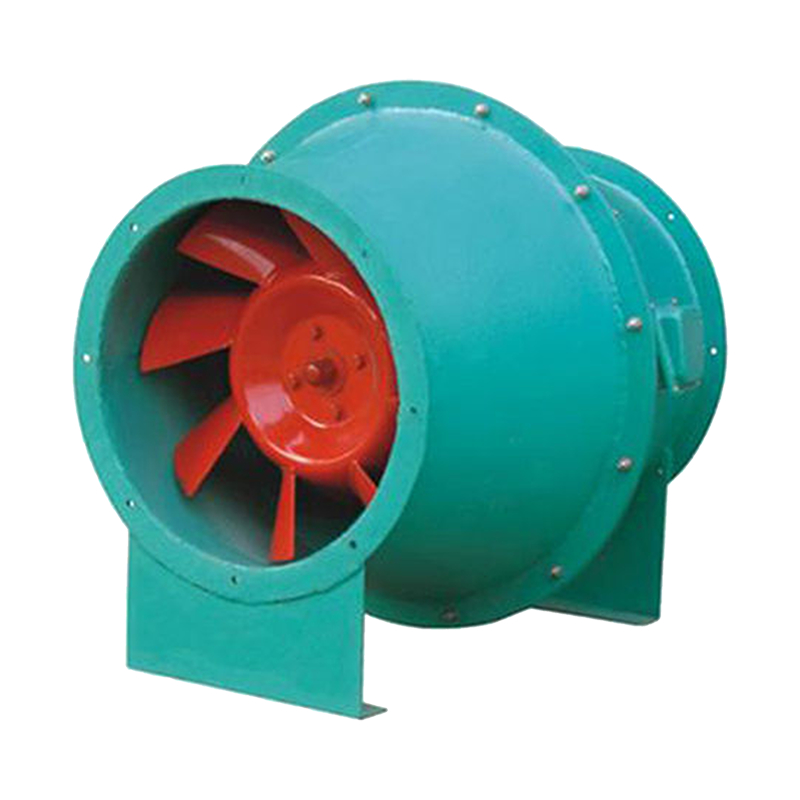

SFG-type schuine stroom brandrook uitlaatventilator

Inleiding van het product:
  Een diagonale stroomventilator bestaat hoofdzakelijk uit een draaibank, een behuizing, een inlaatcollector, een uitlaatgeleider en een motor.een diagonale stroomafwaaier is een kruising tussen axiale en centrifuge ventilatorenDe stuwer van een ventilator met diagonale stroom geeft zowel centrifuge als asbeweging aan de lucht, waardoor een mix van asbeweging en centrifuge beweging in de behuizing ontstaat.

Structurele kenmerken:
1.Drumvormige structuur, met behulp van de meridiaanversnelling methode en "quasi-terner" stroom theorie om de gemengde stroom ventilator ontwerpen neemt een kegelvormige wielstructuur.De kleine inlaat- en uitlaatkenmerken versnellen de doorstroming van de luchtstroom en hebben een hoge drukcoëfficiëntDe winddrukcoëfficiënt is hoger dan die van de asstroomventilator en de stroomcoëfficiënt is groter dan die van de centrifugeventilator.

2.45° neiging van de draaibankIn vergelijking met de traditionele ventilatoren kan het luchtvolume 25000m3/h bereiken en de winddruk 1000Pa overschrijden.het bespaart 30% energie en vermindert het geluid met 15 decibel.

3.Dikke beugel, stevig en duurzaam, niet gemakkelijk te vervormen, vermindert de trillingen die door de motor tijdens de werking worden gegenereerd, zorgt ervoor dat de ventilator stabiel blijft en het geluid vermindert.

4.met een vermogen van meer dan 10 W,de temperatuur van het vervoergas ligt tussen -20°C en 80°C, 100 mg/m3.

Toepassingsgebied:
Het wordt veel gebruikt in ventilatie- en airconditioningprojecten van civiele gebouwen zoals industriële en mijnbouwbedrijven, hotels, sportscholen,en ventilatie en luchtwisseling in andere industriële gebiedenVervang lage drukventilatoren, bespaar investeringen en verhoudingen, vereenvoudig ontwerp en vergemakkelijk installatie.

Productparameters en afmetingen:

Technische prestatieparameters van de brandventilator met diagonale stroom van het SFG-type Model (- Nee.) Kracht (KW) Versnelling (r/min) Flaag (m/h) Druk (Pa) 3.0F 0.25 1450 890-2670 184 tot en met 129 3.5S 0.18 960 935 tot en met 2807 110 ~ 77 3.5F 0.37 1450 1413 tot en met 4239 250 tot 175 4.0S 0.25 960 1397 tot en met 4190 143 tot 100 4.0F 0.75 450 2109 tot en met 6328 328 tot en met 299 4.5S 0.37 960 1989~5008 182-135 4.5F 1.1 1450 met een gewicht van niet meer dan 300 kg 415 tot en met 317 5.0S 0.75 960 2727-8183 225 tot 157 5.0F 2.2 1450 van de soort gebruikt voor de vervaardiging van motorvoertuigen 513 tot en met 357 6.0S 1.5 960 4713-11784 321 tot 240 6.0F 5.5 1450 7119-21358 739-515 7.0S 3 960 7484-18713 440 tot 328 3.0S 7.5 960 11171-22348 575 tot 440

Uiterlijk en afmetingsdiagram van de brandventilator met diagonale stroom van het SFG-type
Model (- Nee.)	φD1	ΦD2	φD3	φD	L1	L2	L3	L4	H	4-0 d1	n- d2
3	300	340	380	500	450	386	250	200	260	4-φ10.5	6-Φ10
3.5	350	400	440	580	520	442	280	230	300	4-φ10.5	8-φ10
4	400	440	480	650	600	506	350	300	340	4-φ12.5	8-φ12
4.5	450	490	530	720	670	580	350	300	370	4-φ12.5	8-φ12
5	500	550	600	800	750	650	500	420	410	4-φ12.5	12-φ12
6	600	650	700	950	900	800	600	520	490	4-φ16.5	12-φ12
7	700	750	800	1100	1100	940	700	620	560	4-Φ16.5	16-φ12
8	800	850	900	1230	1200	1090	800	720	640	4-φ16.5	16-φ12

Verpakking en verzending:
Verpakking:

Dit product is zorgvuldig verpakt om de veilige levering aan u te garanderen.Elke ventilator is goed ingepakt in beschermend materiaal en in een stevige kartonnen doos geplaatst om schade tijdens het verzenden te voorkomen.

Vervoer:

We bieden snelle en betrouwbare verzending voor alle bestellingen van onze rook-extract ventilatoren.U ontvangt een trackingnummer zodat u de status van uw pakket kunt volgen..

Vragen:

V: Heb je andere soorten fans?
A: Wij hebben een volledig assortiment ventilatoren voor brandbeveiligingsproducten, met inbegrip van, maar niet beperkt tot, axiale stroom, diagonale stroom en centrifuge ventilatoren.

V: Kunt u een compleet ventilatiesysteem ontwerpen voor mijn fabriek?
A: Ja, u verstrekt de grootte en het gebied van de fabriek, en we zullen professionele ontwerpers hebben om u uitstekend advies te geven.

K: Kun je OEM doen en ons eigen merk bouwen?
A: Ja, we kunnen OEM- en ODM-diensten leveren, en u kunt ook uw eigen merk op het product bouwen.

V: Kunt u ventilatoren met een specifiek uiterlijk, lemmen en spuitverf produceren?
A: Ja, we zijn zowel een fabrikant als een handelsonderneming. We hebben onze eigen fabriek en verwelkomen uw consult.
