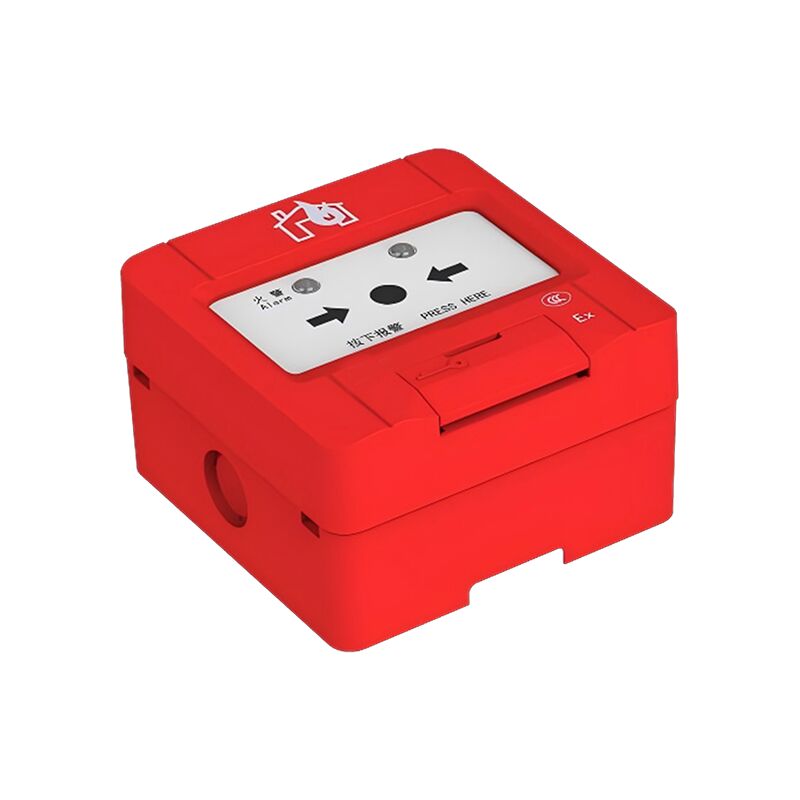

Explosiebestendige handmatige brandmeldknop voor gebruik in gevaarlijke gebieden

Productoverzicht

Dit handmatige brandmeldknop met explosieveilig ontwerp is een handmatige alarmpost speciaal ontworpen voor gevaarlijke gebieden met brandbare gassen. Door op het bedieningspaneel te drukken, wordt een brandsignaal naar het brandmeldcentrale. Het product heeft een intrinsiek veilig explosieveilig ontwerp met de markering Ex ib IIC T6 Gb, geschikt voor Zone 1 en Zone 2 gevaarlijke gebieden met brandbare gassen van klasse IIA, IIB, IIC T1-T6. Gebouwd met een microprocessor en niet-gepolariseerde tweewegtechnologie, kan de transmissieafstand oplopen tot 1000 meter. Het kan naadloos worden aangesloten op controllers en biedt betrouwbare handmatige brandalarmfunctionaliteit voor chemische fabrieken, petroleumbedrijven, benzinestations en vergelijkbare locaties.

Toepasselijke Plaatsen

Dit product wordt veel gebruikt in de volgende commerciële en industriële panden:

• Petrochemische Industrie: Raffinaderijen, chemische fabrieken, olieopslagplaatsen, benzinestations, vulstations

• Gasfaciliteiten: Aardgasstations, LPG-stations, gasdrukregelstations

• Industriële Fabrieken: Spuitcabines, drukkerijen, productieworkshops voor lithiumbatterijen

• Magazijnen voor Gevaarlijke Stoffen: Chemische magazijnen, opslaggebieden voor brandbare materialen

• Laboratoria: Chemische laboratoria, opslaggebieden voor gevaarlijke stoffen in onderzoeksinstellingen

• Commerciële Ondersteuningsgebieden: Ondergrondse parkeergarages, ketelruimtes, elektrische ruimtes met risico op brandbaar gas



  Kernvoordelen

  1. Intrinsiek Veilig Explosieveilig Gecertificeerd

  Het product heeft een strenge inspectie doorstaan van het National Center for Quality Supervision and Testing of Explosion-Proof Electrical Products (CQST) met de markering Ex ib IIC T6 Gb, geschikt voor explosieve omgevingen met brandbare gassen van klasse IIA, IIB, IIC T1-T6. Het intrinsiek veilige ontwerp vereist aansluiting op een veiligheidsbarrière, waardoor zelfs bij storingen in gevaarlijke gebieden geen vonken of hoge temperaturen worden gegenereerd die voldoende zijn om explosieve gassen te ontsteken, wat betrouwbare veiligheidsgaranties biedt voor risicovolle locaties zoals petroleumbedrijven.

  2. Microprocessorbesturing Stabiele Prestaties

  Gebouwd met een krachtige microprocessor en SMT-oppervlaktemontagetechnologie, hebben de componenten een goede consistentie en hoge betrouwbaarheid. Intelligente algoritmen identificeren nauwkeurig de status van knopactivering, waardoor valse alarmen worden voorkomen. Elektronische adressering maakt programmering ter plaatse mogelijk met een speciale encoder, met een adresseerbereik van 1-200 punten, wat de technische inbedrijfstelling en later onderhoud vergemakkelijkt.

  3. Niet-gepolariseerde Tweeweg Lange Afstand Communicatie

  Door gebruik te maken van niet-gepolariseerde tweewegtechnologie is de stand-by stroom ≤0,3mA en de alarmstroom ≤1mA, wat een extreem laag stroomverbruik bereikt. De communicatieafstand kan oplopen tot 1000 meter, wat dekking van grote industriële gebieden ondersteunt. Het niet-gepolariseerde busontwerp elimineert de noodzaak van polariteitsonderscheid tijdens bedrading, waardoor de installatiecomplexiteit en arbeidskosten aanzienlijk worden verminderd.

  4. Plug-in Structuur Eenvoudig Onderhoud

  De knopbehuizing heeft een plug-in structuurontwerp. Tijdens de installatie steekt u eenvoudig de gecodeerde behuizing in de basis en zet u deze vast met zelftappende schroeven. Demontage en onderhoud zijn even eenvoudig en snel. Het bedieningspaneel moet na indrukken worden gereset met een speciale sleutel, waardoor ongeautoriseerde bediening wordt voorkomen en de veiligheid van systeembeheer wordt gewaarborgd.

  5. Duidelijke Indicatie Eenvoudige Statusherkenning

  Het paneel is voorzien van een rode brandalarmindicator die kortstondig knippert in normale bewakingsstatus en continu rood wordt wanneer geactiveerd. De statusweergave is duidelijk en intuïtief. Zelfs in slecht verlichte industriële omgevingen kunnen de werkstatus en alarmstatus van de knop gemakkelijk worden geïdentificeerd.

  ---

  Instructies voor Explosieveilige Veiligheid

  Dit product is een intrinsiek veilig explosieveilig apparaat. De volgende vereisten moeten strikt worden nageleefd tijdens gebruik:

  • Moet worden gebruikt met een veiligheidsbarrière die een explosieveilig certificaat heeft verkregen

  • De positieve en negatieve terminals van de ingang van de veiligheidsbarrière mogen niet worden omgedraaid

  • Wanneer meerdere veiligheidsbarrières in hetzelfde circuit worden gebruikt, moeten ze parallel worden aangesloten aan het ingangseinde; cascadeverbinding is verboden

  • Veeg nooit de behuizing van het apparaat af met een droge doek in explosieve omgevingen

  • Voor reiniging, uitvoeren in een goed geventileerde ruimte zonder gaslekkage, en afvegen met een uitgewrongen vochtige doek

  • Dit product is een apparaat voor eenmalig gebruik; eenmaal beschadigd, kan het niet worden gerepareerd

  ---

  Technische Specificaties







  Parameter	Specificatie
  Bedrijfsspanning	DC 18-28V (via veiligheidsbarrière)
  Stand-by Stroom	≤0,3mA (24V)
  Alarmstroom	≤1mA (24V)
  Explosieveilige Markering	Ex ib IIC T6 Gb
  Adresmethode	Elektronische encoder
  Adresbereik	1-200
  Indicatorlampje	Stand-by: Knippert kortstondig; Alarm: Continu rood
  Bedradingsmethode	Tweeweg, niet-gepolariseerd
  Transmissieafstand	≤1000m (geleiderdoorsnede ≥1,0mm²)
  Bedrijfstemperatuur	-10°C tot +55°C
  Opslagtemperatuur	-30°C tot +75°C
  Relatieve Vochtigheid	≤95% (40±2°C)
  Afmetingen	90mm×90mm×52mm
  Gewicht	170g
  Afstand Montagegaten	60mm (compatibel met 50mm)
  Aanbevolen Draad	RVS 2×1,5mm² getwist paar

  ---

  Commerciële Toepassingswaarde

  Veiligheid Garanderen in Risicovolle Locaties: Intrinsiek veilig explosieveilig ontwerp voldoet aan brandbeveiligingseisen voor gevaarlijke gebieden zoals petroleumbedrijven en gasfaciliteiten, waardoor explosierisico's effectief worden voorkomen.

  Valse Alarmverliezen Verminderen: Intelligente herkenning door microprocessor identificeert nauwkeurig knopactivering, waardoor productieverstoringen en onnodige evacuatie's door valse alarmen worden verminderd.

  Bouwkosten Besparen: Niet-gepolariseerd tweewegontwerp vereenvoudigt bedradingsprocessen, bespaart kabel- en arbeidskosten; langeafstandcommunicatiemogelijkheid vermindert de behoefte aan relaisapparatuur.

  Efficiënt Beheer: Reset met speciale sleutel voorkomt ongeautoriseerde bediening; plug-in structuur vergemakkelijkt onderhoud; duidelijke indicatorlamp status vermindert operationele moeilijkheden.

  ---

  Installatie- en Gebruiksinstructies

  1. Bedradingsvereisten: Gebruik RVS 2×1,5mm² getwist paar, lusweerstand ≤20Ω

  2. Adresinstelling: Schrijf adrescode (1-200) met een speciale encoder voor installatie

  3. Basisinstallatie: Bevestig de basis aan de muur met een ingebouwde doos of expansiebouten, afstand montagegaten 60mm

  4. Bedradingsmethode: Sluit lusbus L1 en L2 aan op terminals 1 en 2, geen polariteitsvereiste

  5. Installatie Behuizing: Na bedradingsinspectie, steek de gecodeerde knopbehuizing in de basis en zet deze vast met zelftappende schroeven

  6. Reset Operatie: Na alarm moet het bedieningspaneel worden gereset met de speciale sleutel

  ---

  Voorzorgsmaatregelen

  • Moet worden gebruikt met een veiligheidsbarrière; nooit rechtstreeks aansluiten op de controllerbus

  • Parameterafstemming van de veiligheidsbarrière moet voldoen aan de principes Uo≤Ui, Io≤Ii, Po≤Pi

  • Nooit het apparaat demonteren of afvegen in explosieve omgevingen

  • Dit product is een apparaat voor eenmalig gebruik; eenmaal beschadigd, kan het niet worden gerepareerd

  • Installatie moet voldoen aan de GB3836.15-2010 voorschriften en worden uitgevoerd door professionals
