Intelligent Brandmeldcentrale met Gasblusintegratie

Productoverzicht

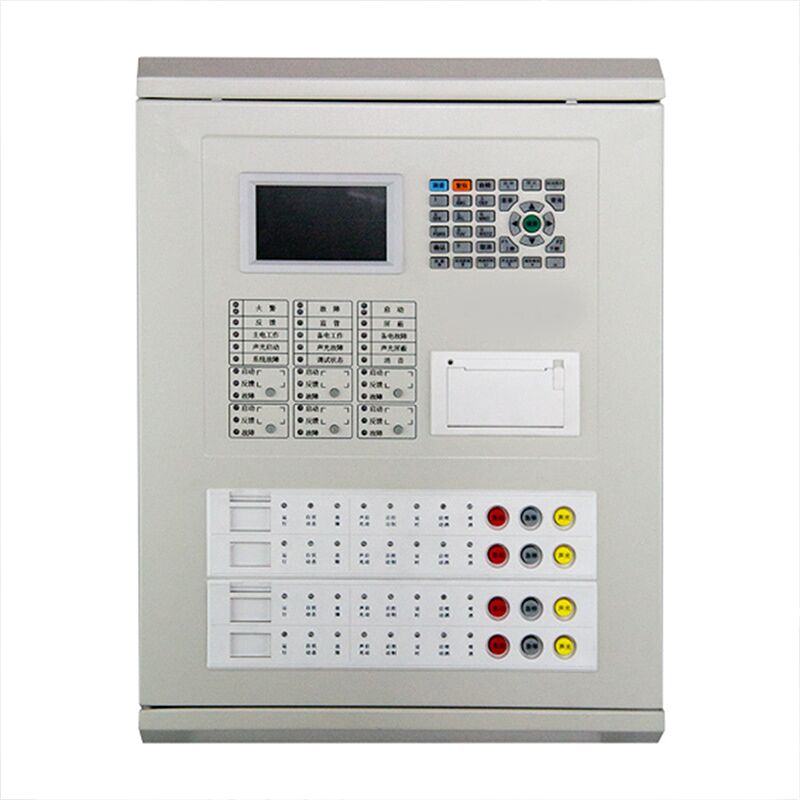

Dit JB-QB-QTC5015 brandmeldpaneel (geïntegreerd) is een intelligent brandmeld- en koppelingscontrolesysteem dat brandmelding en gasblusfuncties integreert in één unit. Met een wandmontage structuur en modulair ontwerp, beschikt het over een groot kleurendisplay met Chinese karakters en een ingebouwde printer. Het kan worden aangesloten op rookmelders, hittemelders, handbrandmelders, sirenes met flitslicht, gasafvoerindicatoren en input/output modules. Het bedieningspaneel ondersteunt gasbluscontrole voor 4 onafhankelijke brandzones en brandmeldfuncties voor 1 lus, met maximaal 255 adresseerbare punten op de alarmlus. Het voldoet aan de GB 4717-2005 en GB 16806-2006 normen, geschikt voor brandmelding en koppelingscontrole in winkelcentra, hotels, kantoorgebouwen, datacenters, ziekenhuizen, scholen en industriële faciliteiten.

Toepasselijke Plaatsen

Dit bedieningspaneel wordt veel gebruikt in de volgende commerciële, openbare en industriële gebouwen:

• Commerciële Complexen: Winkelcentra, warenhuizen, supermarkten, merkwinkels

• Hotels & Restaurants: Sterrenhotels, zakenhotels, restaurants, banketzalen, conferentiecentra

• Kantoorgebouwen: Kantoortorens, zakencentra, kantoren in industrieparken, overheidsgebouwen

• Onderwijs & Gezondheidszorg: Ziekenhuizen, scholen, bibliotheken, musea, bioscopen, tentoonstellingshallen

• Datacenters: Serverruimtes, communicatiehubs, bankdatacenters, cloud computingcentra

• Industriële Faciliteiten: Fabriekshallen, magazijnen, elektrische ruimtes, controlekamers, productiefabrieken

• Transportknooppunten: Luchthaventerminals, treinstations, metrostations, passagiersvervoerscentra

• Speciale Plaatsen: Archiefruimtes, opslag van waardevolle goederen, ruimtes voor precisie-instrumenten, erfgoedsites

Kernvoordelen

1. Geïntegreerde Alarm en Koppeling Krachtige Functionaliteit

Dit bedieningspaneel integreert brandmelding en gasbluscontrole in één unit, waardoor extra gasbluscontrollers overbodig zijn, wat de systeemkosten en installatieruimte aanzienlijk vermindert. Het ondersteunt gasbluscontrole voor 4 onafhankelijke brandzones, met functies voor vertraagde start, noodstart/stop, activering van sirenes met flitslicht en afvoerfeedback. Het beschikt ook over 1 brandalarm lus met maximaal 255 adresseerbare punten, wat voldoet aan de brandbeveiligingseisen van middelgrote tot grote gebouwen.

2. Modulair Ontwerp Flexibele Configuratie

Met een modulair plug-in structuur bestaat het paneel uit een hoofdcontrole-sectie, lus-sectie, speciale lijn-sectie, gasbluscontrole-sectie en voeding. Modules kunnen flexibel worden geconfigureerd volgens projectvereisten. Latere uitbreiding of onderhoud vereist alleen het in- of uitpluggen van de bijbehorende modules zonder de hele unit te vervangen, wat de upgradekosten aanzienlijk vermindert. Het kan worden geconfigureerd met maximaal 6 driekabel speciale controlepunten met open circuit en kortsluiting detectie, wat zorgt voor betrouwbare controle van belangrijke apparatuur zoals brandpompen en rookafzuigventilatoren.

3. Kleuren Chinees Display Intuïtieve Bediening

Uitgerust met een 4-inch kleurendisplay met Chinese karakters en een resolutie van 480×272, wat een duidelijke en intuïtieve weergave biedt. De volledige Chinese menu-interface maakt eenvoudige bediening mogelijk via simpele druk op de knop, zonder complexe commando's te hoeven onthouden. De ingebouwde microprinter kan alle alarm-, storing- en bedieningsinformatie in het Chinees afdrukken, wat de administratie van dienstverslagen en gebeurtenistracering vergemakkelijkt.

4. Niet-gepolariseerde Twee-Bus Eenvoudige Installatie

Door gebruik te maken van niet-gepolariseerde twee-bus technologie voor de aansluiting van veldapparatuur, kunnen noodstart/stop knoppen, gasafvoerindicatoren, sirenes met flitslicht en handmatige/automatische schakelmodules eenvoudig worden aangesloten. Bekabeling vereist geen polariteitsonderscheid, wat de installatie-moeilijkheid en arbeidskosten aanzienlijk vermindert. De communicatieafstand kan oplopen tot 1000 meter, wat dekking voor grote gebouwen ondersteunt en de behoefte aan relaisapparatuur vermindert.

5. Meerdere Beveiligingen Veilig en Betrouwbaar

De lus maakt gebruik van een isolatieontwerp met sterke anti-interferentie prestaties, wat de systeemstabiliteit en betrouwbaarheid garandeert. Het beschikt over automatische schakeling tussen hoofd- en stand-by voeding. Hoofdvoeding is AC220V, en stand-by voeding gebruikt 12V/12AH verzegelde loodzuuraccu's. Wanneer de hoofdvoeding uitvalt, schakelt het automatisch over op stand-by voeding, wat zorgt voor continue systeemwerking. Uitgebreide storingsdetectie omvat hoofdvoedingsstoring, stand-by voedingsstoring, busstoring en apparaatstoring, waardoor afwijkingen tijdig worden geïdentificeerd en aangegeven.

6. Netwerkfunctie Gecentraliseerde Monitoring

Via de CAN-bus kan het netwerken met JB-TG-TC5000, JB-LT-TC5200 en andere brandmeldpanelen om een brandmeld- en gasbluscontrolesysteem te vormen. De RS485-interface kan worden aangesloten op grafische weergaveapparaten in de brandbeveiligingsruimte voor gecentraliseerde monitoring op afstand. Het ondersteunt slave-modus werking, wat de constructie van hiërarchische brandalarmnetwerken in grote gebouwencomplexen vergemakkelijkt.

7. Programmering ter Plaatse Aanpasbaar

Met uitgebreide programmeermogelijkheden ter plaatse kunnen koppelingslogica programmering en Chinese annotatie-invoer worden uitgevoerd via het toetsenbord van het bedieningspaneel of via een USB-verbinding met een computer. Het ondersteunt zowel standaard koppelingsprogrammering als offline programmeermethoden. Koppelingsformules ondersteunen wildcards, EN/OF logica, telcondities en andere complexe logische relaties, wat voldoet aan de gepersonaliseerde koppelingsvereisten van diverse gebouwen.

Technische Specificaties

Aansluitblok Beschrijving

Gasbluszone Adres Toewijzing

Commerciële Toepassingswaarde

Systeemkosten Verlagen: Geïntegreerd alarm- en gasblusontwerp elimineert de noodzaak voor extra gasbluscontrollers, wat bespaart op apparatuuraankoopkosten en installatieruimte.

Installatie-efficiëntie Verbeteren: Niet-gepolariseerde twee-bus technologie vereenvoudigt bedradingsprocessen, vermindert de installatie-moeilijkheid en arbeidskosten aanzienlijk, en verkort projectcycli.

Veiligheid Garanderen in Kritieke Gebieden: 4-zone gasbluscontrolefunctie is geschikt voor datacenters, archieven, ruimtes voor precisie-instrumenten en andere plaatsen die gasblussing vereisen, en biedt nauwkeurige en betrouwbare brandonderdrukking controle.

Handig Beheer: Groot kleurendisplay met Chinese weergave voor intuïtieve bediening; ingebouwde printer voor realtime registratie, wat het beheer van dienstverslagen vergemakkelijkt; meerlaagse bedieningsautoriteit voorkomt ongeautoriseerde bediening.

Flexibele Uitbreiding: Modulair ontwerp ondersteunt latere uitbreiding; netwerkfunctie maakt hiërarchische brandbeveiligingsnetwerken mogelijk, wat voldoet aan de eisen voor gefaseerde ontwikkeling en functionele upgrades.

Installatie- en Gebruiksinstructies

1. Installatievoorwaarden: Bedrijfstemperatuur 0℃ tot +40℃, relatieve vochtigheid ≤95% niet-condenserend, alleen voor binnengebruik

2. Installatiemethode: Wandmontage, afmetingen 385mm×134mm×510mm

3. Bekabelingsvereisten:

   • Bus: ≥1.0mm² RVS gedraaid paar, weerstand ≤20Ω

   • Voedingskabel: ≥2.5mm² RV draad

   • Speciale controlekabel: ≥1.0mm² RV draad

   • Aardingskabel: 4.0mm² koperdraad, aardingsweerstand <4Ω

4. Inbedrijfstellingsopmerkingen: Bij het inbedrijfstellen van gasblusfuncties, koppel alle magneetventielaansluitingen los of stel de werkmodus in op inbedrijfstellingsmodus om onbedoelde afvoer te voorkomen

5. Bedieningsniveaus: Niveau 1 (basishandelingen), Niveau 2 (gebruikersinstellingen), Niveau 3 (systeeminstellingen), automatisch afgesloten na 30 seconden inactiviteit

Voorzorgsmaatregelen

• Dit bedieningspaneel is alleen voor binnengebruik; niet installeren in vochtige, hete, stoffige of corrosieve omgevingen

• Bij het inbedrijfstellen of onderhouden van gasblusonderdelen, koppel de magneetventielaansluitingen los of stel in op de inbedrijfstellingsmodus

• Gebruik altijd een multimeter om de veiligheid te controleren voordat u magneetspoelen aansluit

• De controller moet correct geaard zijn om de veiligheid te garanderen

• Onderhoud en reparatie mogen alleen worden uitgevoerd door gekwalificeerde technici

• In geval van alarm, druk eerst op de "Stil" knop, bevestig de brandconditie, en handel vervolgens dienovereenkomstig
