Professionele Stalen Cilinder / FM200 Compatibel Brandblusvat

FM200 Cilinder voor Pijpleiding Gas

Complete Systeem Introductie:


Het automatische brandblussysteem met HFC-227ea (FM200) is een uitgebreide gasgebaseerde brandonderdrukkingsoplossing. Het complete systeem bestaat uit de volgende componenten:

• Cilinderunits voor blusmiddel en montagebeugels

• Drijfgas cilinderunits en containerkleppen

• Vloeistof terugslagkleppen en gasterugslagkleppen

• Aandrijfeenheden en gasregelingsleidingen

• Verdelers, selectiekleppen, T-stukken, verloop T-stukken, ellebogen en verloop ellebogen

• Flensen, veiligheidskleppen en signaalfeedbackapparaten

• Pijpleidingen en afgiftekoppen

• Branddetectoren en regelpanelen voor gasbrandblussing

• Geluids- en visuele alarmen, alarmbellen, afgifte-indicatoren en noodstart/stopknoppen

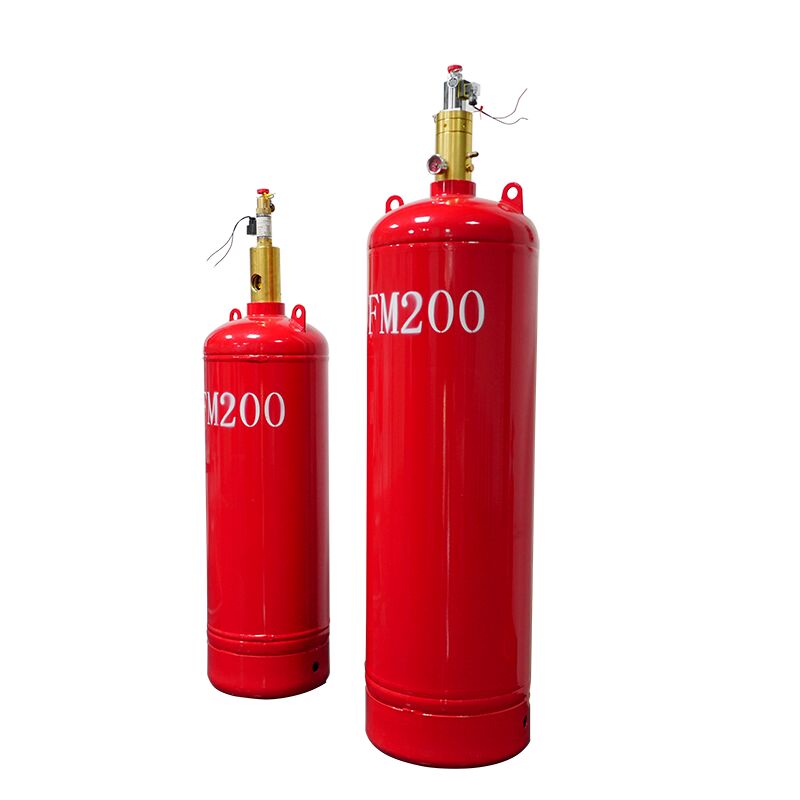

Cilinderunit voor blusmiddel

1) Doel

De cilinderunit is ontworpen voor de opslag van HFC-227ea (FM200) blusmiddel. Het biedt meerdere essentiële functies, waaronder afdichting van het middel, gecontroleerde afgifte, bijvullen, overdrukbeveiliging en drukindicatie.

2) Structuur

De cilinderunit bestaat uit een containerklep, een hevelbuis en een opslagcontainer.

• Opslagcontainer: Een navulbare, gelaste stalen cilinder afgewerkt met rode epoxycoating voor corrosiebestendigheid.

• Containerklep: Bestaat uit een klephuis, actuatie-inrichting, zuiger, drukindicator en overdrukbeveiliging. Eenmaal gemonteerd met de hevelbuis, wordt de containerklep op de cilinderopening gemonteerd. Het kan pneumatisch (via stikstof pilotdruk) of handmatig worden geactiveerd om het blusmiddel af te geven.

3) Belangrijkste Technische Parameters

4) Installatie Instructies

1. Positionering: De installatielocatie moet voldoen aan de ontwerptekeningen. Cilinders moeten in de gespecificeerde volgorde worden gerangschikt op hun identificatienummers. Het hoogteverschil tussen cilinders mag niet meer dan 20 mm bedragen. Een minimale afstand van 1,0 m moet worden aangehouden tussen de bedieningszijde en enige muur of tussen aangrenzende bedieningszijden.

2. Handmatige Noodbediening: In geval van nood, verwijder de borgpen van de actuator, activeer de handgreep één voor één en draai de nokhendel om alle containerkleppen te openen en het blusmiddel af te geven.

5) Onderhoudsinstructies

Voer maandelijks een visuele inspectie uit. De cilinderunit kan verder worden gebruikt alleen als aan de volgende voorwaarden is voldaan:

• Geen impactvervorming of mechanische schade

• Geen zichtbare roest of corrosie aan het oppervlak

• Beschermende coating blijft intact

• Borgpen en verzegeling zijn aanwezig en onbeschadigd

6) Belangrijke Opmerking

De borgpen op de containerklep is speciaal ontworpen om de nokhendel in positie te vergrendelen. De borgpen moet alleen worden verwijderd wanneer handmatige activering van de containerklep vereist is. Het vergrendelen van de nokhendel hindert de normale stikstof-pneumatische activering van de containerklep tijdens automatische systeemwerking niet.

Gedetailleerde parameters:
