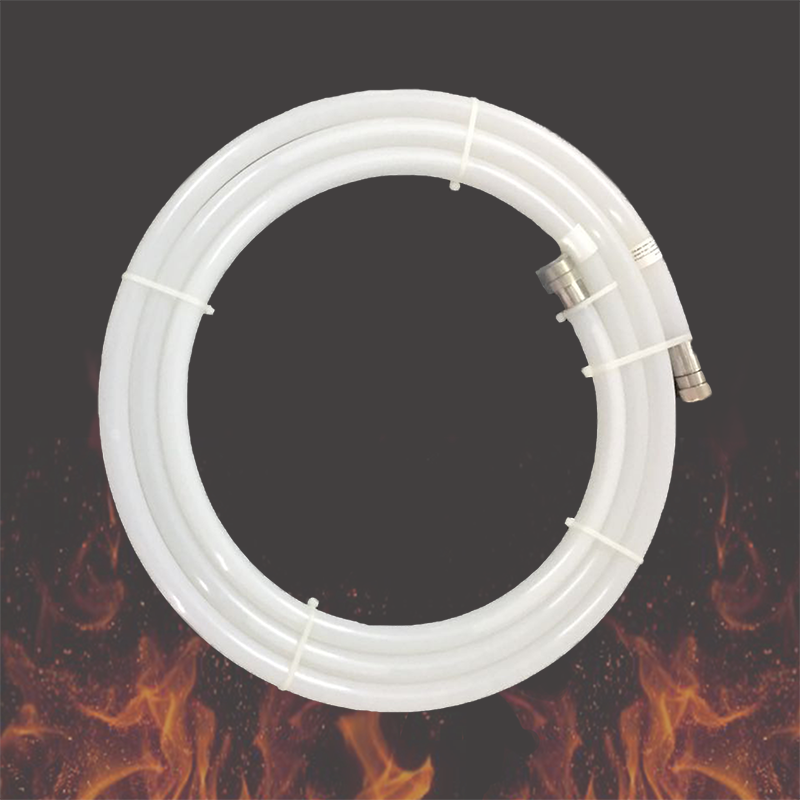

Automatische fm200 brandsysteembuis - rechtstreeks loslaten voor brandbescherming van elektrische kast

1. Productoverzicht

1.1 Technische specificaties

Belangrijke opmerkingen over de berekening van de dekking:

• Wanneer het beschermde ruimtevolume wordt berekend, moet alle apparatuur in de ruimte worden meegerekend (bijv. motorblok, batterijen of rekken).

• Dit systeem is ontworpen voor:gesloten ruimtesGedeeltelijke openingen, een hoge luchtstroom of actieve ventilatie kunnen de blusdoeltreffendheid aanzienlijk verminderen.

• Het brandgedrag is door vele veranderlijke factoren moeilijk te voorspellen en daarom kan een succesvolle blussing niet onder alle omstandigheden gegarandeerd worden.

• Effectieve brandbestrijding is afhankelijk van meerdere factoren, met inbegrip van:

  • Ruimtegeometrie en omheining

  • Luchtcirculatie en ventilatie

  • Omgevingstemperatuur

• Voor een optimale systeemkeuze (middeltype, vulhoeveelheid en installatiewijze) raadpleeg dan ons technische team.

Niet geschikte toepassingen:
Dit systeem isniet geschiktvoor:

• Chemische stoffen die snel oxideren zonder lucht (bv. cellulose nitraat, buskruit)

• Reactieve metalen (bv. lithium, natrium, kalium, magnesium, titanium, zirconium, uranium, plutonium)

Gebruiksbeperkingen:

• Dit systeem isgeen draagbare blusmachineProbeer het niet handmatig te bedienen of het middel met de hand te sturen.

• Gebruik dit systeem.alleenzoals beschreven in deze handleiding.

1.2 Systemoperatie

De automatische brandbestrijdingsbuis is speciaal ontworpen voor de bescherming van kleine behuizingen met een hoog brandrisico.zonder externe stroomtoevoeren wordt alleen geactiveerd door warmte detectie.

Wanneer de temperatuur in de beschermde ruimte tot de kritieke drempel stijgt, smelt de detectiebuis op het punt waar de hitte het meest intens is.Dit creëert een opening die het hele blusmiddel rechtstreeks op de brandbron afblaast., gerichte onderdrukking.

1.3 Systeemtoepassingen

Op basis van het beschermde volume is dit systeem geschikt voor (en kan meer dan) de volgende toepassingen:

• Marinier: Motorcompartimenten voor schepen

• Voertuigen voor de weg: Auto's, SUV's, bestelwagens, camper's, minibussen

• Buitenwegvoertuigen: ATV's, trekkers, vorkheftrucks, bouwmachines, golfkarretjes, grasmaaiers

• Elektrische infrastructuur: Schakelborden, veiligheidsdozen, serverracks, elektrische kasten

2. Systeemstructuur

2.1 Drukbuis

De drukbuis dientdubbele functiesDe brandbestrijdingsmiddelen worden direct in de buis opgeslagen.

Materiële eigenschappen:
De buis is vervaardigd van een speciaal plastic dat warmte- en UV-bestand is.

• De meeste alcoholen, basissen en water

• Ethers, ketonen en koolwaterstoffen

• Minerale oliën, standaardbrandstoffen, zoutoplossingen en organische zuren

Chemische compatibiliteit:
Voor toepassingen waarbij minerale zuren, fenolen of andere agressieve chemicaliën betrokken zijn, raadpleegt u ons technische team voordat u deze installeert.

Voorzorgsmaatregelen bij gebruik:

• De buis isaltijd onder druk-Handle voorzichtig.

• Doe het.- Nee.beschadiging, punctie, vallen of weggooien van de buis.

• Tijdens het vervoer: beveiliging tegen beweging; voorkoming van grondwrijving.

• Doe het.- Nee.Een poging om een beschadigde buis te repareren.

• Bewaren op een droge, goed geventileerde plaats, weg van:

  • Sterke warmtebronnen

  • Agressieve chemische stoffen (kaustische of corrosieve stoffen)

  • Scherpe voorwerpen

  • Trillingen of zware belastingen

Veronderstel altijd dat de buis onder druk staat.Tenzij bevestigd leeg.

2.2 Brandblussingsmiddel HFC-227ea of Novec 1230

Gezondheid en veiligheid

Hoewel het middel is ingedeeld als niet-toxisch, dient onnodige blootstelling te worden vermeden:

• Niemand mag blootgesteld blijven aande stof gedurende meer dan 5 minuten, zelfs bij concentraties onder gevaarlijke niveaus.

• Bij ontslag wordt de agent vrijgelaten ophoge druk en zeer lage temperatuur.

Veilige installatieafstanden:

• Houd ten minste1 metervan een permanent werkstation, tenzij het systeem is afgesloten of barrières zijn geïnstalleerd om ontslag van agentia op het personeel te voorkomen.

Risico op verstikking:

• In gasvorm is het middel:zwaarder dan luchtHet kan zich ophopen in lage of afgesloten ruimtes, wat leidt tot zuurstofgebrek en verstikking.

• Na ontlading van het systeem moet het gebied op natuurlijke of mechanische wijze worden geventileerd.Kom niet binnen.tot de ventilatie is voltooid.

Overwegingen betreffende de bewoning:
Als er regelmatig mensen in het beschermde gebied aanwezig zijn, raadpleegt u ons om ervoor te zorgen dat het systeemontwerp voorkomt dat de veilige concentratieniveaus tijdens het lozen worden overschreden.

Gevaren bij inademing:

• Inadem geen dampen, blootstelling aan hoge concentraties kan leiden tot:

  • Tijdelijk verlies van zenuwactiviteit, gevoelloosheid, duizeligheid, verwarring

  • Coördinatieverlies, slaperigheid, bewusteloosheid

  • Onregelmatige hartslag, hartkloppingen, flauwvallen, zwakte

• Extreme concentraties kunnen zonder waarschuwing de dood veroorzaken.

Vriesblessures en oogbescherming:

• Vloeibare middelen kunnenverkoudheidbij huid- of oogcontact.

• Draag altijd:

  • beschermende handschoenen(duurzaam type) bij het behandelen van lekken

  • veiligheidsglazen met zijschildentijdens installatie, inspectie of onderhoud

Warning voor thermische ontbinding:

• Het middel ontbindt bij langdurige blootstelling aan hoge temperaturen en vormt giftige bijproducten (waterstofhalogeniden).

• Na een brand moet onmiddellijk geventileerd worden om langdurige blootstelling aan hitte te voorkomen.

• Gebruik het systeemalleenop de door de fabrikant gespecificeerde wijze.

2.3 Drukmeter

De huidige systeemdruk kan rechtstreeks worden afgelezen op de drukmeter die op de buis is gemonteerd.

2.4 Pijpbevestigingen

• De buis is aan beide uiteinden afgesloten metmet een breedte van niet meer dan 50 mmom de druk te behouden.

• De ene aansluiting is voor de drukmeter bestemd, de andere is met een afdichtingsschroef verzegeld.

• De bevestigingen maken ook verbinding mogelijk met een optioneledrukschakelaar, die de interne druk controleert en bij ontlading een signaal stuurt naar een alarmpaneel of een extern apparaat (bijv. om de stroom te ontkoppelen).

Belangrijk:

• Doe het.- Nee.de installaties proberen te verwijderen terwijl de buis onder druk staat.

• Bescherm metalen onderdelen tegen corrosieve stoffen tijdens opslag en vervoer.

3Installatie

3.1 Installatie van product

Ontpakken:

• De buis is vastgemaakt met kabelbanden in de verpakking.Voorzichtig.om de buis los te laten.

• Verwijder siliconen- of kunststofkussens van de fittings of het buisoppervlak.

Montage-accessoires:

• Andere montage methoden (bijv. metalen klemmen met rubberisolatie) kunnen worden gebruikt, mits deze geschikt zijn voor de omgeving van de behuizing.

• Aanbevolen: Gebruik duurzame, hittebestendige bevestigingen om te voorkomen dat de buizen loslopen tijdens een brand.

• Niet gebruikenmetalen bevestigingsmaterialen (stalen klemmen, draad, plaat) die rechtstreeks met de buis in aanraking kunnen komen.

Routing van de buis:

• De vorm van het buisje wanneer het is bevestigd isniet gespecificeerdhet kan worden aangepast aan de indeling van de behuizing.

Waarschuwingslabel:

• Het waarschuwingsetiket wordt op eenvlak, zichtbaar oppervlak.

• Maak het oppervlak grondig schoon voordat het wordt aangebracht.

• Doe het.- Nee.worden toegepast op gebieden die hoge temperaturen bereiken (bijv. motorblok).

3.2 Instructies voor de installatie

1. Positionering: Plaats het systeem zo dicht mogelijk bij de risicogebieden.

2. Vermijd obstakels: Installeer niet achter obstakels die de penetratie van het middel kunnen blokkeren en de blussende effectiviteit kunnen verminderen.

3. Voorzichtig omgaan: Vermijd contact met scherpe voorwerpen.

4. Beveiligde bevestigingVergrendeling van de vergrendeling van het systeem:25 cm.

5. Verankering aan vaste onderdelen: alleen bevestigen aan vaste structurele onderdelen – nooit aan bewegende onderdelen (bijv. motorventilatoren).

6. Verwarmingsbronvrije ruimte: Plaats de buis niet in direct contact met of direct naast delen die80°Ctijdens de werking (bijv. motorblok, turbocompressor, uitlaatleidingen, inductoren).

7. Bescherming van het milieu: Vermijd blootstelling aan agressieve chemicaliën en directe weersomstandigheden.

8. Vermijd schade aan andere apparatuur: Zorg ervoor dat de installatie de omringende onderdelen niet beschadigt.

9. Warning voor gegalvaniseerd/zincgeplatte contactDoe het.- Nee.de buis in aanraking brengen met gegalvaniseerde of met zink beklede voorwerpen, omdat dit galvanische corrosie kan veroorzaken en kan leiden tot afbraak en storing van de buis.

3.3 Waarschuwingen

• Gebruikalleen originele onderdelenDe vervanging van onderdelen door niet-goedgekeurde onderdelen doet de garantie ongeldig worden, kan een storing van het systeem veroorzaken en vormt een veiligheidsrisico.

• Het systeem is eenzelfstandige eenheidDoe het.- Nee.meerdere eenheden met elkaar verbinden.

• Het systeem isniet compatibelProbeer geen verbinding te maken met andere brandblussystemen.

• De installatie moet worden uitgevoerd door:gekwalificeerd personeel van 18 jaar of ouderOnjuiste behandeling kan leiden tot storingen en de veiligheid in gevaar brengen.

4Onderhoud

4.1 Onderhoud en houdbaarheid

• Het systeem vereistgeen speciaal routineonderhoud.

• Aanbevolen: Periodiek visuele controle om te controleren:

  • Drukniveau

  • Bevestigingsdichtheid

  • Tekenen van wrijven of slijten

• Houdbaarheid: 10 jaar (kan korter zijn afhankelijk van de voorwaarden van de aanvraag).

4.2 Verwijdering van het product

• Een ontladen systeem bestaat uit metalen en plastic onderdelen.

• Verwijder in overeenstemming metplaatselijke afvalbeheersvoorschriften.

• Voor een goede recycling moet u de geladen systemen terugsturen naar uw lokale leverancier.

4.3 Visuele inspectie

Tijdens de behandeling kunt ububbels die zich in de buis bewegenDit geeft de aanwezigheid van agent- en systeemfunctionaliteit aan.

Controleer of:

• Diepe groeven, spanningsvlekken of deukjes op de buis

• Corrosie van metalen onderdelen

• Alle tekenen van lekken rond de armaturen

4.4 Drukinspectie

• Vanwege de fysieke eigenschappen van het middel,druk varieert met de omgevingstemperatuur:

  • Hogere temperatuur → hogere druk

  • Zeer lage temperatuur → dampdruk kan bijna nul zijn

4.5 Waarschuwing Wanneer vervangen

Het systeem moet onmiddellijk worden vervangen indien:

• Het is afgevoerd of leeggemaakt.

• Het is blootgesteld aan direct vuur.

• De buis vertoont beschadiging zoals beschreven in punt 4.3

• Metalen onderdelen vertonen corrosie of zichtbare schade

Verboden handelingen:

• Doe het.- Nee.de drukmeter, de afdichtingsschroef of de drukknop losskroeven.

• Doe het.- Nee.de installatie wijzigen of repareren mag alleen gekwalificeerd personeel onderhoud verrichten.

• Niet-toegestane wijzigingen maken de garantie nietig en kunnen letsel veroorzaken.

Warm systeem Voorzichtigheid:

• Als het systeem aan hoge temperaturen is blootgesteld (bijv. bij motorwerking), kan de interne druk hoger zijn dan15 barˇBeginnende barstdruk.

• Doe het.- Nee.Een mechanische spanning op een warm systeem aanbrengen en wachten tot het afkoelt voordat het wordt gebruikt.

5Disclaimer.

De leverancier en de fabrikant moeten:niet aansprakelijk worden gesteldvoor letsel, verlies van leven, materiële schade of financieel verlies als gevolg van:

• Niet-naleving van de installatie-, bedienings- of onderhoudsinstructies in deze handleiding

• Niet-naleving van veiligheidsalarmen

• Niet-toegestane wijzigingen of gebruik van niet-oorspronkelijke onderdelen
