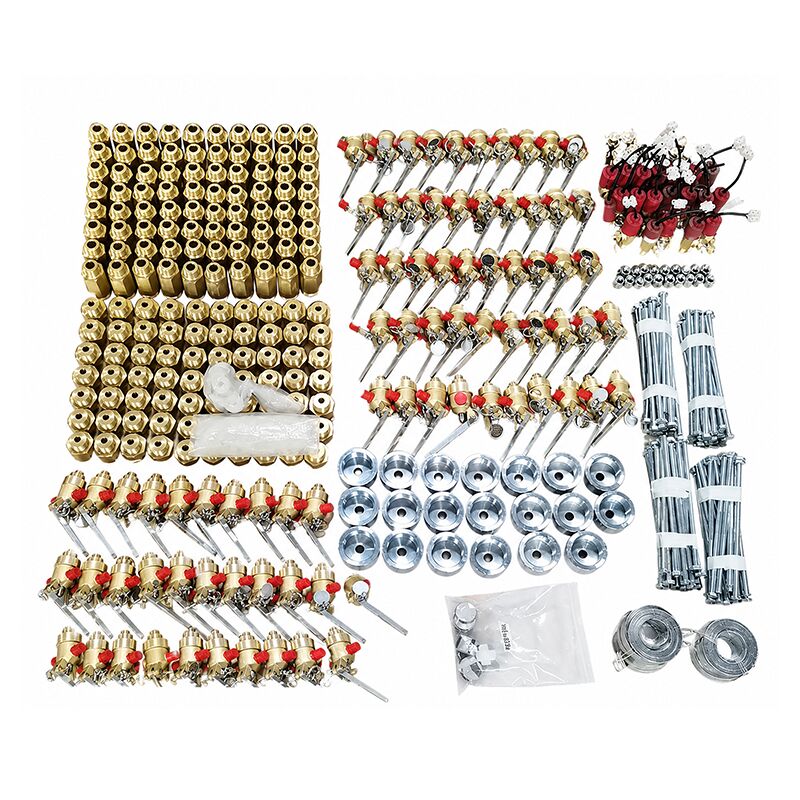

Leidingnetwerk Type IG100 automatisch brandblussysteem

Beschrijving:

IG100 gebruikt 100% stikstof onder druk, dat 78% van de atmosfeer uitmaakt, als blusmiddel. Het potentieel voor aantasting van de ozonlaag (ODP) en het aardopwarmingsvermogen (GWP) zijn nul. De atmosferische verblijftijd is nul zonder nadelige effecten op het milieu.Het integreert volledig het ontwerpconcept van het brandblussysteem in het nieuwe tijdperk, zodat het product met succes de functie heeft van milieubescherming en efficiënte brandbestrijding.

IG100kenmerken:het beschermen van de ecologische omgeving van de aarde,Sveiligheid en hygiëne interfereren niet met het gezichtsvermogen, geen vlek veroorzaakt door blusmiddel, duurzaam brandbestrijdingseffect. Stikstof kan uit de lucht worden gescheiden en tegen lage kosten uit allerlei bronnen worden geproduceerd.

Gecombineerd met een blusapparaat en elektronische accessoires kan het hele systeem automatisch worden geactiveerd. Het kan de situatie van het beschermende gebied bewaken via detectoren en vervolgens kan het het blusapparaat ook automatisch starten via een solenoïdeactuator. Het hele systeem kan dus volledig automatiseren. Daarom kan voorkomen worden dat niemand de brand opmerkt wanneer deze zich voordoet, en het bespaart ook veel geld voor de werkgelegenheid om toezicht te houden op het beschermde gebied.

Het beheer van meerdere zones ligt ook in de veilige controle van het hele systeem. We kunnen één systeem gebruiken om meerdere zones te beschermendistribuerenkleppen. Het kanmakenhet hele systeemalternatief gericht op verschillende beschermende zones. Het middel kan worden geloosd op de plek waar de brand ontstaat. Het zal zeer efficiënt zijn om brand in korte tijd te blussen. Eén ding dat moet worden vermeld, is dat er een kleine ruimte moet worden voorbereid als opslagruimte voor het hele systeem.
Systeemcomponenten, structuur en parameters:

1. Brandblusmiddel cilinderpakket:

Structuur: De IG541 menggasbrandbluscilindergroep bestaat uit brandblusmiddel- en opslagcontainers, containerkleppen, veiligheidsvoorzieningen, manometers, enz.

2. Containerklep

2.1 Structuurschema (zie onderstaande figuur)

2.2 Hoofdprestatie

2.3 Doel

De containerklep is op de opslagcilinder voor brandblusmiddel geïnstalleerd om het blusmiddel binnenin af te sluiten. Tijdens een brand wordt de klep doorgaans geopend door gas in werking te stellen om het blusmiddel vrij te geven voor brandbestrijding.

2.4 Gebruiks- en onderhoudsinstructies

2.4.1 De containerklep heeft twee bedrijfsmodi: gasactivering en handmatige mechanische bediening. Gasactivering houdt in dat het activeringsgas de zuigerstang in de actuatorcilinder aandrijft om het werkmembraan van de containerklep te doorboren, waardoor de klep wordt geopend. Handmatige mechanische bediening vereist handmatige bediening van de containerklephendel voor het openen van de klep; deze modus wordt gebruikt in noodsituaties.

2.4.2 De containerklep is uitgerust met een veiligheidsmembraan (met een explosiedruk van 23 MPa) om overmatige druk in de brandblusmiddelcilinder te voorkomen door druk af te laten, waardoor de cilinderveiligheid wordt gewaarborgd. Onder normale omstandigheden blijft het veiligheidsmembraan inactief; deze mag alleen scheuren onder abnormale omstandigheden, zoals een te hoge vuldruk of verhoogde omgevingstemperatuur. Als het veiligheidsmembraan scheurt en de cilinderdruk wegvalt, moet het membraan onmiddellijk worden vervangen, moet er een lekdichtheidstest worden uitgevoerd en moet de cilinder opnieuw worden gevuld met brandblusmiddel.

Bij het vervangen van het membraan mogen alleen door ons bedrijf geleverde membranen worden gebruikt die qua model en specificaties identiek zijn aan het origineel en die de tests hebben doorstaan; willekeurige vervanging is verboden.

2.4.3 Tijdens het vullen met brandblusmiddel moet de vulpoort (zoals weergegeven in bovenstaande figuur) worden aangesloten op de gasbron; draai eenvoudigweg de bevestigingsschroef los om door te gaan met vullen. Na voltooiing moet de bevestigingsschroef worden vastgedraaid voordat de vulaansluiting wordt verwijderd. Het vullen van brandblusmiddelen moet worden uitgevoerd door gekwalificeerde professionals.

2.4.4 Nadat de containerklep is bediend, moet deze handmatig worden gereset en geïnspecteerd op eventuele afwijkingen voordat het gebruik wordt hervat.

3. Luchtactuator

3.1 Doel

De gasactuator is op de container gemonteerd om de klep te activeren. Tijdens een brand geeft de controller een brandbluscommando, waarbij de gasflessenbank die overeenkomt met de selectieklep wordt geactiveerd. Uit deze bank komt het activeringsgas vrij, waardoor de betreffende selectieklep wordt geopend. Het activeringsgas stroomt vervolgens door een gasterugslagklep in de actuatorpijpleiding, waardoor het interne mes wordt aangedreven om het werkmembraan in de containerklep te doorboren, waardoor de klep wordt geopend. De klep geeft vervolgens het brandblusmiddel vrij om de brand te blussen.

Verwijder tijdens handmatige activering de veiligheidsspeld, druk op de handmatige hendel om het werkmembraan in de containerklep te doorboren, open de klep en laat het brandblusmiddel los om de brand te blussen.

Model _ Structureel diagram en belangrijkste prestatieparameters:

4. Montage van de aandrijfgascilinder:

Structuur: Bestaat uit een luchtcilinder en een elektromagnetisch startventiel.

Werkingsprincipe: De gasfles is een stalen drukvat gevuld met stikstof onder hoge druk. In het geval van een brandalarm geeft de brandalarmcontroller een DC-24V-stroom af, die de elektromagneet activeert om de startklep te openen, waardoor de stikstof uit de cilinder vrijkomt. De vrijgekomen stikstof stroomt vervolgens door de aandrijfleiding, waardoor de containerklep wordt geopend. Tijdens noodsituaties kan de handmatige veiligheidsspeld ook worden verwijderd, waardoor de startklep onmiddellijk kan worden geactiveerd wanneer op de knop wordt gedrukt.

5. Klep aandrijfgascilinder-container:

Structuur: De handmatige/elektromagnetische klep bestaat uit het hoofdkleplichaam, de verbindingszitting, de elektromagneet, de actuatorstang, de veer, de handmatige knop en de handmatige veiligheidsspeld.

Werkingsprincipe: De handmatige/elektromagnetische klep wordt geïnstalleerd op de opstartfles of containerklep. Wanneer er een brandalarm afgaat in het beveiligde gebied, geeft de brandalarmcontroller een DC 24V-stroom af, waardoor de elektromagneet wordt geactiveerd om de actuatorstang te duwen en de containerklep of opstartklep te openen. In noodgevallen kan de handmatige veiligheidsspeld onmiddellijk worden verwijderd en kan de knop worden ingedrukt om de container of het opstartventiel te openen.
