Typ van het automatische brandbestrijdingssysteem IG541

Beschrijving:

De IG541 gemengde gasbrandblussers een kleurloze, geurloze, niet-giftig, niet-geleidend en puur "groen" gecomprimeerd gas.—stikstof, argon en kooldioxide—Bij brandbestrijding belemmert het het zicht niet en veroorzaakt het geen temperatuurverschillen of corrosieve ontbindingsproducten.De afgifte van dit middel brengt natuurlijke gassen gewoon terug in het milieu.Het heeft geen ozonvernietigend potentieel (ODP), draagt niet bij aan het broeikaseffect en produceert geen chemische stoffen die schadelijk zijn voor de atmosfeer.het voorkomt toxiciteitsproblemen die verband houden met het gebruik ervan tijdens brandblussen, waardoor het een ideale keuze is voor gebieden met frequente menselijke activiteit.

Systeemcomponenten, structuur en parameters:

6Elektromagnetische stuwraket:

6.1 Doel

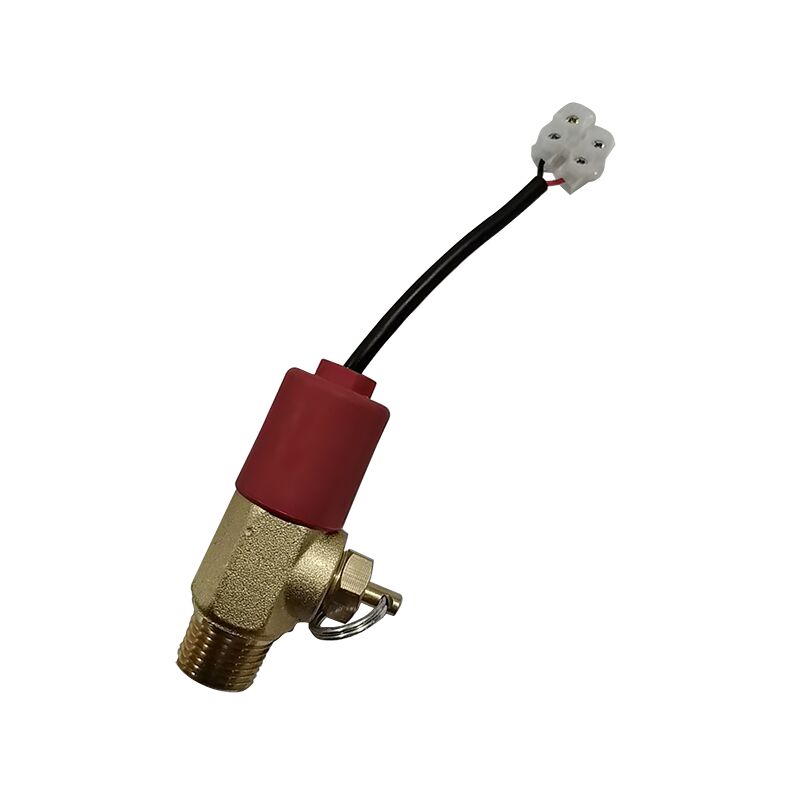

De elektromagnetische reservoirklep is op de startgassilinder geïnstalleerd om het startgas erin af te sluiten.het activeren van de elektromagneten in de klep om deze te openen en het startgas vrij te gevenHet gas stroomt vervolgens door de startpijplijn en activeert de bijbehorende selectie- en containerklep om het brandblussingsmiddel vrij te geven.

Model _ Structuurdiagram en belangrijkste prestatieparameters:

7. Selectieklep (ook wel distributieklep genoemd):

Structuur: De selectie van de klep bestaat voornamelijk uit een klep, een aandrijfsilinder en andere componenten.

Werkingsbeginsel: de selectie klep wordt gebruikt in gecombineerde distributiesystemen.de brandmeldingsregelaar geeft een gelijkstroom van 24 V om de aan de distributie klep gekoppelde aandrijfklep te openenHet activeringsgas stroomt door de luchtleiding die het selectieventiel opent.het gas gaat door de regelluchtpijp en een gascontroleventiel om het brandblussingsmiddelcontainerventiel te activerenHet brandblussingsmiddel wordt vervolgens via de inzamelingpijp, het afvoerventiel en het distributienet naar de beschermingszone geleverd.de handgreep kan handmatig worden bediend om het selectieventiel te openenHet personeel mag echter onder normale omstandigheden het handvat niet bedienen om onbedoelde activering te voorkomen.

8Metalen slang

8.1 Doel: zorgt voor een flexibele verbinding tussen de tankklep en de remklep, waardoor de invloed van de stroom op het gemengd gas brandblussmiddel wordt verminderd.

8.2 Structuur: gemaakt van golfbuizen van roestvrij staal en draadnetten van roestvrij staal. De verbindingsslang fungeert als de leiding die de containerklep en de vloeistofversperringsklep verbindt.het leveren van drukbufferfunctiesHet bestaat voornamelijk uit een met staaldraad gevlochten slang en slangtoepassingen.Het uiterlijk en de afmetingen van de aansluitslang (die op maat kan worden gemaakt volgens specifieke eisen) zijn als volgt::

9Eenrichtingsklep

9.1 Doel: Installeerd op de IG-541-collectorbuis om terugstroom van het gemengde gas uit de buis te voorkomen.

9.2 Structuur: bestaat uit onderdelen zoals de klep, de klepkern en de veer. Het heeft een nieuw ontwerp, een flexibele werking, een uitstekende afdichting en een lage vloeistofweerstand.

9.3 Toepassing: de flexibiliteit en afdichting van de klepkern moeten regelmatig worden gecontroleerd.

10. Pneumatische remklep

10.1 Doel: Voor gebruik op de luchtleiding tijdens het opstarten van het systeem.

10.2 Structuur: bestaat uit onderdelen zoals de klepkarosserie, de klepkern en de veer, met een nieuw ontwerp, een soepele werking, uitstekende afdichtingsprestaties en een gemakkelijke installatie.

10.3 Toepassing: Het pneumatische bedieningspijpsysteem maakt gebruik van klem-type buisbehoren voor verbindingen, waarbijφ8×1 koperen buizen. De pneumatische remklep vereist regelmatige controle van de flexibiliteit en afdichting van de klepkern.

11. Druksignaal-feedback-apparaat

11.1 Doel: wordt geïnstalleerd aan het uitlaatpunt van de selectieventiel (voor zelfstandige systemen zonder selectieventiel kan deze op de manifold worden gemonteerd).Wanneer het gemengde gasbrandblussingsmiddel vrijkomt, wordt de drukknop geactiveerd, en stuurt signalen naar het ventilatiesysteem, het audiovisueel alarm en het controlecenter.

11.2 Structuur: bestaat onder andere uit een klep, een zuiger en een microschakelaar. Het heeft een compacte afmeting, een licht ontwerp en een hoge flexibiliteit en betrouwbaarheid.

11.3 Toepassing: vóór de installatie moet de werking van de zuiger worden gecontroleerd en de prestaties van de microschakelaar worden gemeten.

12Verzamelbuis

12.1 Doel: Een gemengd gasbrandblussingsmiddel dat uit meerdere containers is verzameld, wordt vervolgens via de hoofdpijpleiding naar het distributienet in het beschermde gebied vervoerd.

12.2 Structuur: De collectiepijp wordt vervaardigd door naadloze stalen buizen en toebehoren te lassen, met een totale galvaniseringsbehandeling.De bevestiging voor de remklep kan worden geproduceerd in een of twee rij configuraties, naargelang van de behoefte.

12.3 Toepassing: De collectiebuis moet met behulp van standaard U-bouten stevig aan de cilinderbeugel worden bevestigd.

13. Veiligheidsventiel voor inzamelbuizen

13.1 Toepassing: wordt geïnstalleerd op de collectiepijp. Aangezien het gecombineerde distributiesysteem gebruikmaakt van een selectieklep, vormt de collectiepijp een gesloten sectie.een aanzienlijke druk ontstaat als gevolg van temperatuureffecten;Daarom wordt aan de achterkant van de collectiepijp een veiligheidsklep aangebracht.

13.2 Structuur: bestaat uit een klep en een veiligheidsscherm; een nieuw ontwerp met een hoge veiligheid en betrouwbaarheid.

14Staalcilinderstand

14.1 Doel: wordt gebruikt voor het bevestigen van de brandblusmachine IG-541.

14.2 Structuur: De cilinderstand is gemaakt van rechthoekige buizen met een uitstekend vakmanschap, een esthetische aantrekkingskracht en een robuuste betrouwbaarheid.

14.3 Toepassing: het cilinderrack is los te trekken voor transport en kan ter plaatse worden gemonteerd. De installatieplaats moet vlak en glad zijn; indien nodig kan deze worden bevestigd met ankerbouten.De collectiepijp moet boven het cilinderrack worden bevestigd. Zorg er tijdens de montage voor dat de verticale uitlijning van het cilinderrack goed is ingesteld.

15- Het mondstuk.

De spuitstuk is een van de kritieke onderdelen van het systeem en de specificaties moeten worden bepaald op basis van de specifieke eisen van het beschermde gebied.

15.1 Structuur: de spuitstuk bestaat voornamelijk uit een spuitstuk.

Werkingsbeginsel: de spuitstuk wordt in het beschermde gebied geïnstalleerd om het geatomiserde brandblussmiddel te sproeien, zodat het hele gebied gelijkmatig wordt gedekt.

16. laag-releef hoogdichtingsklep

Gebruik:

Wanneer er een klein lek optreedt in het startapparaat (met druk in de pijpleiding) wordt de klep met een hoge afdichting geïnstalleerd in de startleidingen van elke zone binnen het gassysteem.≤0.1 MPa) wordt het lekkende gas automatisch ontladen, waardoor gasophoping en drukopbouw worden voorkomen die ongewenste storingen van het systeem kunnen veroorzaken.

Tijdens de werking van het systeem, wanneer de druk in de startpijplijn snel toeneemt, sluit het laagpassend hoogweerstandsventiel automatisch om een goede start van het systeem te garanderen.

16.1 Schema van het uiterlijk van het laagontladingsventiel met hoge afdichting:

16.2 Schema van het uiterlijk van het laagontladingsventiel met hoge afdichting:

17. Preen ontlastingsapparaat voor de beveiliging

17.1 Doel: Voor gasdrukreductie van IG-541.

17.2 Structuur: bestaat uit inlaat- en uitlaatflensjes, drukverlagende openingsplaten en afdichtingsringen; compacte afmetingen, uitstekende afdichtingsprestaties en stabiele, betrouwbare werking.
